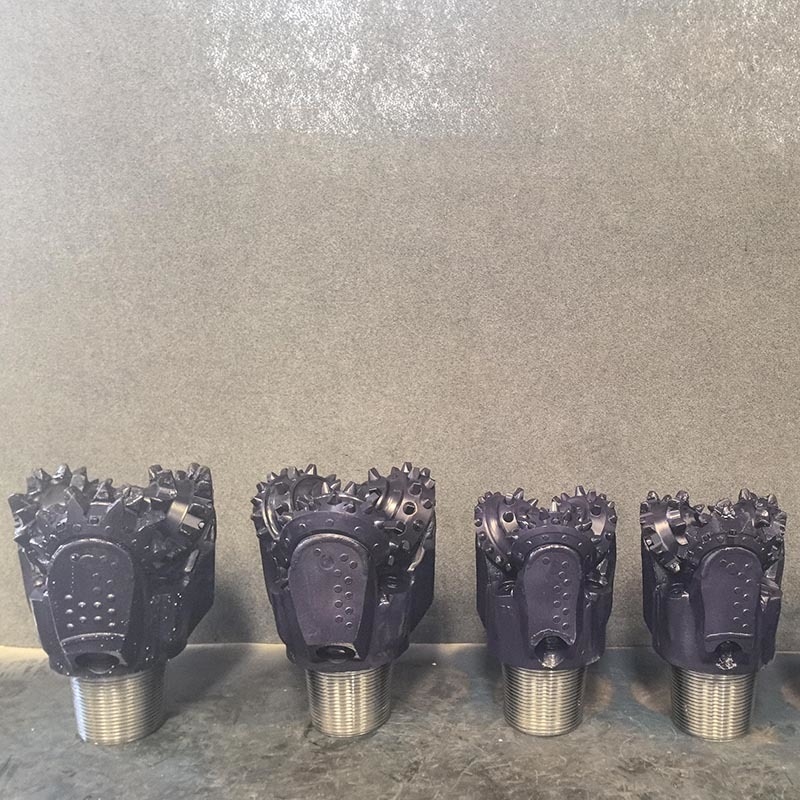

Broca Tricónica de Carburo para Formación de Roca Dura Rosca API Reg

La broca de tres conos es una herramienta de uso común en los campos de la perforación petrolera, la exploración geológica, la excavación minera, etc. Se compone principalmente de tres conos giratorios, que ayudan a la broca a romper rocas en la formación. Este tipo de broca combina corte multiángulo y trituración por rodadura para satisfacer las necesidades de perforación de diversas formaciones.

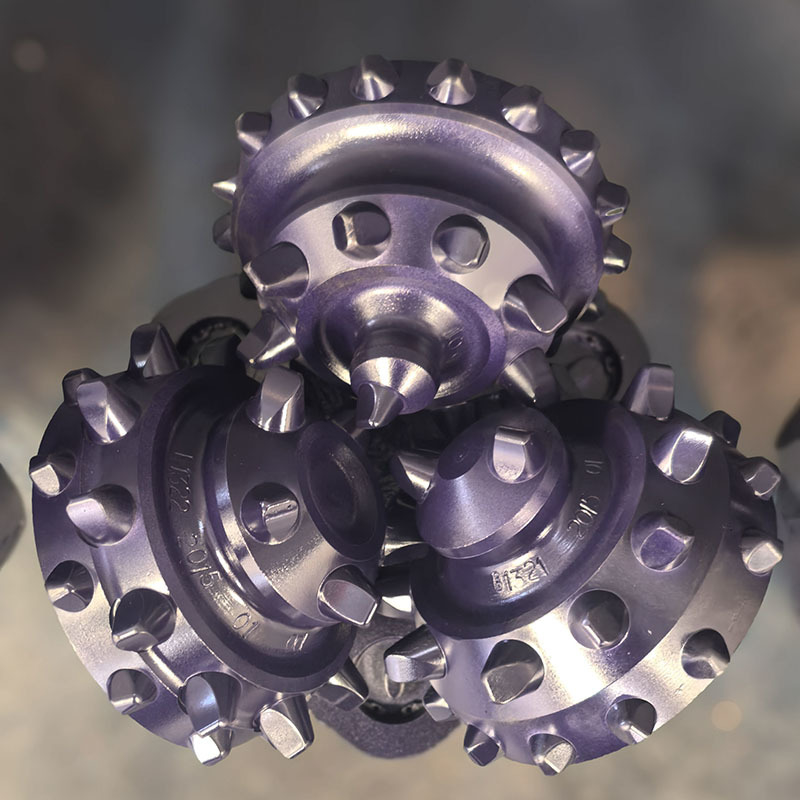

Las estructuras principales que componen una broca de rodillo incluyen el cuerpo de la broca, tres rodillos, el sistema de cojinetes, la boquilla y la estructura de la superficie de los dientes. Los dientes del cono de rodillo se dividen en dos tipos: dientes de aleación dura o dientes de acero. El cono de rodillo está soportado por una estructura de soporte instalada debajo del cuerpo, y el eje del cono de rodillo está fijado dentro de la estructura del cojinete, lo que le permite soportar cargas en diferentes direcciones. La broca generalmente tiene un canal de fluido de perforación en el interior, que está diseñado con una boquilla para mejorar el efecto de limpieza de los escombros de roca. Durante el proceso de trabajo, la rotación de la broca impulsa el cono de rodillo a rodar y entrar en contacto con la roca. Bajo la acción de la presión axial y la rotación, los dientes se introducen continuamente en la masa de roca fracturada de la formación. Después de la fragmentación, los escombros son transportados fuera del área de trabajo por el fluido de perforación. Durante el proceso de rodadura, hay un movimiento de deslizamiento que mejora la fuerza de corte de la superficie de los dientes sobre las rocas. El sistema de cojinetes es responsable de soportar el cono de rodillo para soportar la presión y el par de perforación, y su rendimiento afecta directamente la vida útil de la broca.

De abajo hacia arriba, la estructura de la herramienta de perforación consta de los siguientes componentes:

• Broca de rodillo
• Receptor de diámetro variable
• Tubo de recolección de polvo
• Estabilizador
• Cuello de perforación
• Varilla de perforación
• Varilla de perforación montada en máquina
